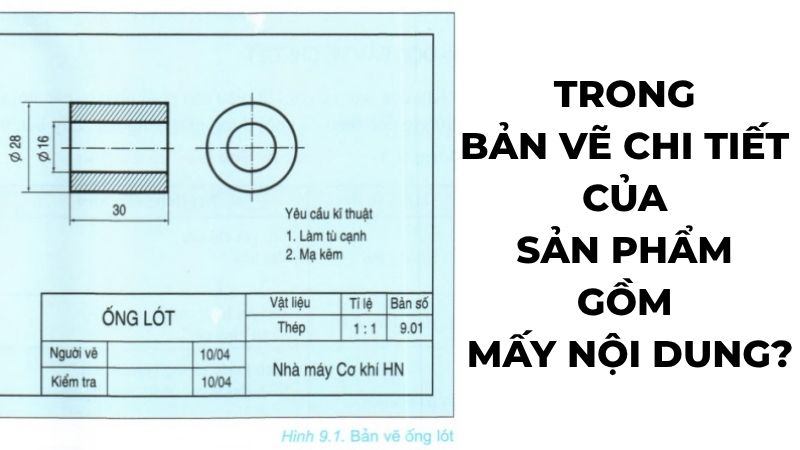

Trong bản vẽ chi tiết của sản phẩm gồm mấy nội dung? Công nghệ

Trong bản vẽ chi tiết của sản phẩm gồm 4 nội dung chính: hình biểu diễn, kích thước, yêu cầu kỹ thuật và khung tên. Đây là đáp án chuẩn theo chương trình Công nghệ lớp 8 (bộ Kết nối tri thức) và là nền tảng để học sinh, kỹ thuật viên đọc và lập bản vẽ kỹ thuật chính xác.

Trong bản vẽ chi tiết của sản phẩm gồm mấy nội dung?

Bản vẽ chi tiết của sản phẩm gồm 4 nội dung: hình biểu diễn, kích thước, yêu cầu kỹ thuật và khung tên. Đây là cấu trúc chuẩn được quy định theo tiêu chuẩn Việt Nam TCVN và tương thích với tiêu chuẩn quốc tế ISO về bản vẽ kỹ thuật.

Bản vẽ chi tiết là tài liệu kỹ thuật thể hiện đầy đủ hình dạng, kích thước và các yêu cầu cần thiết để chế tạo và kiểm tra một chi tiết máy hoặc sản phẩm cụ thể. Theo chương trình Công nghệ lớp 8 (bộ sách Kết nối tri thức với cuộc sống — Bài 3), đáp án đúng là C. 4 nội dung.

4 nội dung của bản vẽ chi tiết sản phẩm là gì?

Mỗi nội dung trong bản vẽ chi tiết đảm nhận một vai trò riêng biệt, cùng phối hợp để truyền đạt thông tin kỹ thuật đầy đủ và chính xác nhất cho người gia công và kiểm tra sản phẩm. Dưới đây là bảng tổng hợp 4 nội dung chuẩn:

Trong thực tế sản xuất cơ khí, hình biểu diễn và kích thước là hai nội dung quyết định trực tiếp đến quy trình gia công, còn yêu cầu kỹ thuật và khung tên đảm bảo sản phẩm đạt tiêu chuẩn chất lượng và truy xuất nguồn gốc thiết kế.

Giải thích chi tiết từng nội dung trong bản vẽ chi tiết

1. Hình biểu diễn

Hình biểu diễn là phần trực quan nhất của bản vẽ, thể hiện toàn bộ hình dạng và cấu tạo của chi tiết thông qua các phép chiếu. Người vẽ chọn số lượng hình biểu diễn ít nhất nhưng vẫn phải thể hiện đầy đủ mọi đặc điểm hình học của chi tiết, đồng thời thuận lợi cho việc bố trí bản vẽ.

• Hình chiếu chính (chiếu đứng): Nhìn từ phía trước, thể hiện hình dạng đặc trưng nhất của chi tiết.
• Hình chiếu bằng: Nhìn từ phía trên xuống, bổ sung thông tin về chiều rộng và độ sâu.
• Hình chiếu cạnh: Nhìn từ bên trái hoặc phải, làm rõ các bề mặt không thấy ở hai hình chiếu trên.
• Hình cắt và mặt cắt: Dùng để thể hiện cấu trúc bên trong tại các vị trí quan trọng mà hình chiếu thông thường không biểu diễn được.

2. Kích thước

Kích thước phải được ghi đầy đủ, chính xác và không trùng lặp để người gia công có thể tạo ra chi tiết đúng với thiết kế mà không cần tự tính toán thêm. Theo tiêu chuẩn TCVN 7284, kích thước trên bản vẽ kỹ thuật được chia thành bốn loại chính:

1. Kích thước chung: Chiều dài, chiều rộng, chiều cao tổng thể của chi tiết.
2. Kích thước các phần: Kích thước từng bộ phận cấu thành chi tiết (lỗ, rãnh, gân, bậc…).
3. Kích thước lắp ghép: Xác định các vị trí và thông số tiếp xúc giữa chi tiết này với chi tiết khác khi lắp ráp.
4. Kích thước định vị: Xác định khoảng cách giữa các bộ phận trên cùng một chi tiết.

3. Yêu cầu kỹ thuật

Đây là nội dung đòi hỏi trình độ chuyên môn cao nhất khi đọc bản vẽ. Yêu cầu kỹ thuật bao gồm các ký hiệu và thông số mà người gia công phải đạt được trong quá trình sản xuất:

• Độ nhẵn bề mặt (Ra): Ký hiệu bằng dấu căn √ kèm theo chỉ số — cho biết mức độ gia công tinh bề mặt cần đạt.
• Dung sai kích thước: Mức sai lệch cho phép so với kích thước danh nghĩa, ví dụ: Ø20 ±0,05 mm.
• Dung sai hình học: Yêu cầu về độ phẳng, độ tròn, độ song song, độ vuông góc… của các bề mặt.
• Yêu cầu nhiệt luyện: Chỉ dẫn về tôi cứng, ram, thấm carbon… để đạt độ cứng và độ bền mong muốn.

4. Khung tên

Khung tên nằm ở góc dưới bên phải của bản vẽ, đóng vai trò “hộ chiếu” của bản vẽ kỹ thuật. Theo TCVN 3821 về khổ giấy và khung bản vẽ, khung tên chuẩn bắt buộc phải có: tên chi tiết, vật liệu chế tạo, tỉ lệ bản vẽ, ký hiệu bản vẽ, tên và chữ ký của người thiết kế, người kiểm tra, ngày lập bản vẽ và tên đơn vị thực hiện.

Trình tự đọc bản vẽ chi tiết theo 4 nội dung

Để đọc hiểu đúng và đủ một bản vẽ chi tiết, cần thực hiện lần lượt theo 5 bước sau. Thứ tự này đi từ thông tin tổng quát đến chi tiết, từ hình dạng tổng thể đến yêu cầu gia công cụ thể:

1. Bước 1 — Đọc khung tên: Xác định tên chi tiết, vật liệu, tỉ lệ và ký hiệu bản vẽ. Đây là bước định hướng để hiểu đúng toàn bộ nội dung phía trên.
2. Bước 2 — Đọc hình biểu diễn: Phân tích các hình chiếu, hình cắt để hình dung không gian ba chiều của chi tiết.
3. Bước 3 — Đọc kích thước: Xác định đầy đủ kích thước chung, kích thước từng phần và kích thước lắp ghép.
4. Bước 4 — Đọc yêu cầu kỹ thuật: Nắm rõ các chỉ dẫn về gia công bề mặt, dung sai và nhiệt luyện.
5. Bước 5 — Tổng hợp: Mô tả đầy đủ hình dạng, cấu tạo, vật liệu và công dụng của chi tiết.

Câu hỏi thường gặp về bản vẽ chi tiết của sản phẩm

Bản vẽ chi tiết khác bản vẽ lắp ở điểm nào?

Bản vẽ chi tiết mô tả một chi tiết riêng lẻ; bản vẽ lắp thể hiện quan hệ lắp ghép của nhiều chi tiết với nhau trong một cụm máy.

Khung tên trong bản vẽ chi tiết bắt buộc ghi những gì?

Bắt buộc ghi: tên chi tiết, vật liệu, tỉ lệ, ký hiệu bản vẽ và tên người thiết kế theo chuẩn TCVN 3821.

Dung sai và yêu cầu kỹ thuật có bắt buộc trong mọi bản vẽ chi tiết không?

Có — yêu cầu kỹ thuật là 1 trong 4 nội dung bắt buộc, dù mức độ chi tiết có thể thay đổi tùy phức tạp của sản phẩm.

Hình biểu diễn trong bản vẽ chi tiết tối thiểu cần mấy hình chiếu?

Tối thiểu 2-3 hình chiếu (chính, bằng, cạnh) là đủ để biểu diễn hầu hết chi tiết thông thường theo nguyên tắc dùng số lượng ít nhất mà đủ thông tin.

Tóm lại, bản vẽ chi tiết của sản phẩm gồm 4 nội dung — hình biểu diễn, kích thước, yêu cầu kỹ thuật và khung tên — mỗi nội dung giữ một vai trò không thể thay thế. Nắm vững 4 nội dung này là nền tảng để học sinh học tốt môn Công nghệ 8 và là kỹ năng căn bản cho bất kỳ ai muốn làm việc trong ngành kỹ thuật cơ khí hoặc thiết kế sản phẩm.
