Nội dung bản vẽ lắp gồm những gì? Công nghệ 8 chi tiết đầy đủ

Nội dung bản vẽ lắp gồm 4 thành phần chính: hình biểu diễn, kích thước, bảng kê và khung tên. Đây là tài liệu kỹ thuật cốt lõi dùng trong thiết kế, lắp ráp và sử dụng sản phẩm cơ khí, giúp người đọc hiểu rõ hình dạng, kết cấu và vị trí tương quan giữa các chi tiết trong một sản phẩm hoàn chỉnh.

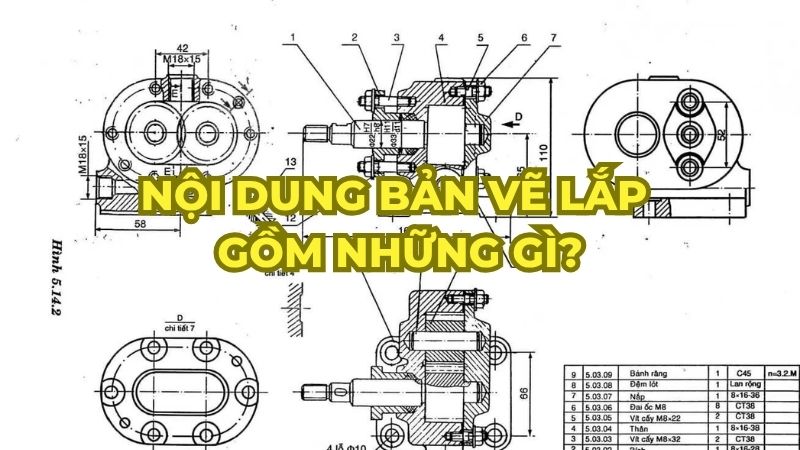

Nội dung bản vẽ lắp gồm những gì?

Bản vẽ lắp là tài liệu kỹ thuật diễn tả hình dạng, kết cấu của sản phẩm và vị trí tương quan giữa các chi tiết máy. Nội dung bản vẽ lắp gồm 4 phần: hình biểu diễn, kích thước, bảng kê và khung tên.

Theo chương trình môn Công nghệ lớp 8 (SGK Cánh Diều, Bộ GD&ĐT Việt Nam), bốn nội dung này được quy định thống nhất trên mọi bản vẽ lắp tiêu chuẩn trong lĩnh vực cơ khí và kỹ thuật chế tạo.

Hình biểu diễn trong bản vẽ lắp

Hình chiếu — thể hiện hình dạng tổng thể

Hình chiếu trong bản vẽ lắp thường bao gồm hình chiếu đứng, hình chiếu bằng và hình chiếu cạnh. Ba góc nhìn này phối hợp với nhau để mô tả toàn bộ hình dạng bên ngoài của sản phẩm sau khi đã lắp ráp hoàn chỉnh.

Theo quy định kỹ thuật vẽ cơ khí Việt Nam (áp dụng theo TCVN), số lượng hình chiếu trên bản vẽ lắp phải ít nhất nhưng đủ để thể hiện toàn bộ các chi tiết và phương pháp ghép nối giữa chúng. Không sử dụng hình chiếu thừa để tránh gây nhầm lẫn khi đọc bản vẽ.

Hình cắt — bộc lộ cấu trúc bên trong

Hình cắt được dùng để bộc lộ cấu trúc bên trong sản phẩm mà hình chiếu thông thường không thể hiện rõ. Hình cắt cục bộ cho phép vẽ trực tiếp trên hình chiếu để thể hiện chi tiết nhỏ ở vùng cụ thể mà không cần tạo thêm hình chiếu riêng.

Có một số quy ước đặc biệt trong hình cắt của bản vẽ lắp: các chi tiết như trục, bu lông, đai ốc, vòng đệm, then và chốt không được cắt dọc theo quy định vẽ kỹ thuật tiêu chuẩn. Bề mặt tiếp xúc giữa hai chi tiết lắp ghép cùng kích thước danh nghĩa chỉ vẽ một nét duy nhất.

Kích thước trong bản vẽ lắp — 3 loại cần phân biệt

Kích thước trên bản vẽ lắp không phải là toàn bộ kích thước của từng chi tiết riêng lẻ. Bản vẽ lắp chỉ ghi những kích thước liên quan trực tiếp đến quá trình lắp ráp, kiểm tra và vận chuyển. Cụ thể gồm 3 loại sau:

• Kích thước bao (kích thước chung): Thể hiện chiều dài, chiều rộng và chiều cao tổng thể của sản phẩm. Đây là cơ sở để xác định thể tích, đóng bao, vận chuyển và thiết kế không gian lắp đặt. Ví dụ: kích thước bao của máy bơm nước dùng để tính diện tích bệ đỡ.
• Kích thước lắp ghép: Thể hiện quan hệ lắp ghép giữa các chi tiết trong cùng một đơn vị lắp. Gồm kích thước và dung sai các bề mặt tiếp xúc, ví dụ kích thước trục và ổ bi ký hiệu dạng Ø40H7/k6 chỉ rõ kiểu lắp và cấp dung sai.
• Kích thước vị trí: Xác định vị trí của các chi tiết so với một gốc chuẩn chung, đảm bảo các chi tiết lắp vào đúng chỗ trong không gian ba chiều.

Bảng kê và khung tên — hai thành phần quản lý thông tin

Bảng kê — danh mục toàn bộ chi tiết

Bảng kê liệt kê đầy đủ tất cả chi tiết có trong sản phẩm. Nội dung bảng kê gồm: số thứ tự vị trí, tên gọi chi tiết, số lượng, vật liệu, ký hiệu và ghi chú bổ sung nếu cần. Nhờ bảng kê, kỹ sư và công nhân xác định ngay được toàn bộ linh kiện cần chuẩn bị trước khi lắp ráp, hạn chế sai sót bỏ sót chi tiết.

Trên bản vẽ lắp, mỗi chi tiết được đánh số vị trí theo thứ tự. Số vị trí được ghi trên giá ngang của đường dẫn, song song với khung tên, xếp thành hàng hoặc cột ở phía ngoài hình biểu diễn. Một số vị trí chỉ ghi một lần duy nhất, ngay cả khi chi tiết xuất hiện nhiều lần trong bản vẽ.

Khung tên — thông tin nhận diện bản vẽ

Khung tên nằm ở góc phải phía dưới bản vẽ, chứa các thông tin quản lý quan trọng: tên sản phẩm, tỉ lệ bản vẽ, tên người thiết kế, nơi thiết kế và kí hiệu bản vẽ. Tỉ lệ bản vẽ cho biết mức độ thu nhỏ hoặc phóng to so với kích thước thực tế của sản phẩm (ví dụ tỉ lệ 1:2 tức là bản vẽ nhỏ hơn thực tế 2 lần).

So sánh nội dung bản vẽ lắp và bản vẽ chi tiết

Hai loại bản vẽ này có cùng nền tảng là bản vẽ kỹ thuật, nhưng mục đích và nội dung có sự khác biệt rõ ràng. Bảng dưới đây tổng hợp điểm giống và khác nhau giúp học sinh, kỹ thuật viên dễ dàng phân biệt:

Trình tự đọc bản vẽ lắp theo 6 bước chuẩn

Để đọc hiểu bản vẽ lắp đúng cách, người học và kỹ thuật viên cần tuân theo trình tự 6 bước sau đây. Đây là quy trình được thống nhất trong chương trình giáo dục kỹ thuật và thực tiễn sản xuất tại các doanh nghiệp cơ khí Việt Nam:

1. Khung tên: Đọc tên sản phẩm, tỉ lệ, người thiết kế — nắm bức tranh tổng quan về đơn vị lắp.
2. Bảng kê: Xác định số lượng chi tiết, vật liệu, số thứ tự vị trí — chuẩn bị đầy đủ linh kiện trước khi lắp.
3. Hình biểu diễn: Đọc các hình chiếu và hình cắt để hình dung hình dạng, kết cấu tổng thể.
4. Kích thước: Xác định kích thước bao, kích thước lắp ghép và kích thước vị trí của các chi tiết.
5. Phân tích chi tiết: Theo số vị trí trong bảng kê, xác định hình dạng, công dụng và quan hệ lắp ghép của từng chi tiết.
6. Tổng hợp: Hình dung toàn bộ nguyên lý hoạt động, trình tự tháo lắp và chức năng của sản phẩm.

Trình tự đọc bản vẽ lắp có thêm hai bước riêng so với bản vẽ chi tiết — đó là bước Bảng kê và bước Phân tích chi tiết. Đây là điểm khác biệt cơ bản thường xuất hiện trong các bài kiểm tra môn Công nghệ 8.

Ứng dụng thực tế của bản vẽ lắp trong sản xuất và đời sống

Bản vẽ lắp không chỉ xuất hiện trong sách giáo khoa mà còn đóng vai trò quyết định trong nhiều lĩnh vực sản xuất thực tế:

• Chế tạo máy công nghiệp: Các nhà máy cơ khí dùng bản vẽ lắp để hướng dẫn công nhân lắp ráp động cơ, hộp số, máy bơm theo đúng chuẩn kỹ thuật. Theo báo cáo của Bộ Công Thương năm 2023, ngành cơ khí chế tạo Việt Nam có hơn 30.000 doanh nghiệp, tất cả đều phụ thuộc vào hệ thống bản vẽ kỹ thuật tiêu chuẩn.
• Xây dựng và lắp đặt thiết bị: Bản vẽ lắp được sử dụng trong thiết kế khách sạn, nhà xưởng, hệ thống điều hòa không khí để xác định vị trí lắp đặt thiết bị cơ điện.
• Sửa chữa và bảo trì: Kỹ thuật viên dựa vào bản vẽ lắp để tra cứu số lượng, vị trí và trình tự tháo lắp linh kiện, rút ngắn thời gian sửa chữa và giảm sai sót.
• Đào tạo nghề kỹ thuật: Bản vẽ lắp là nội dung bắt buộc trong chương trình đào tạo kỹ sư cơ khí và công nhân kỹ thuật tại các trường nghề trên toàn quốc.

“Bản vẽ kỹ thuật là ngôn ngữ chung của người làm kỹ thuật — không phân biệt quốc gia hay ngôn ngữ, ai cũng đọc được thông tin từ một bản vẽ đúng tiêu chuẩn ISO.”

Câu hỏi thường gặp về nội dung bản vẽ lắp

Bản vẽ lắp có mấy nội dung chính?

Bản vẽ lắp có 4 nội dung chính: hình biểu diễn, kích thước, bảng kê và khung tên.

Bảng kê trong bản vẽ lắp gồm những thông tin gì?

Bảng kê gồm: số thứ tự vị trí, tên gọi chi tiết, số lượng, vật liệu và ghi chú bổ sung.

Trình tự đọc bản vẽ lắp gồm mấy bước?

Trình tự đọc bản vẽ lắp gồm 6 bước: Khung tên → Bảng kê → Hình biểu diễn → Kích thước → Phân tích chi tiết → Tổng hợp.

Bản vẽ lắp và bản vẽ chi tiết khác nhau ở điểm nào?

Bản vẽ lắp có thêm bảng kê và phân tích chi tiết; bản vẽ chi tiết có thêm yêu cầu kỹ thuật (độ nhám, dung sai bề mặt).

Kích thước trên bản vẽ lắp tính theo đơn vị nào?

Kích thước trên bản vẽ kỹ thuật — bao gồm bản vẽ lắp — được tính theo đơn vị milimét (mm), không ghi ký hiệu đơn vị trên bản vẽ.

Tóm lại, nội dung bản vẽ lắp gồm 4 thành phần cốt lõi: hình biểu diễn, kích thước, bảng kê và khung tên. Đây là bốn yếu tố bổ sung cho nhau — hình biểu diễn cho thấy hình dạng, kích thước xác định độ lớn và quan hệ lắp ghép, bảng kê liệt kê đầy đủ linh kiện, còn khung tên cung cấp thông tin quản lý tổng thể. Nắm vững bốn nội dung này là nền tảng để đọc, lập và sử dụng bản vẽ lắp đúng chuẩn trong học tập và thực tiễn kỹ thuật.
