Kích thước trên bản vẽ kỹ thuật có đơn vị gì? Công nghệ 8 chuẩn

Kích thước trên bản vẽ kỹ thuật có đơn vị là milimet (mm). Đây là quy định thống nhất theo tiêu chuẩn Việt Nam TCVN 7583-1:2006 — khi toàn bộ kích thước dài trên bản vẽ dùng mm, người vẽ không cần ghi ký hiệu đơn vị bên cạnh con số.

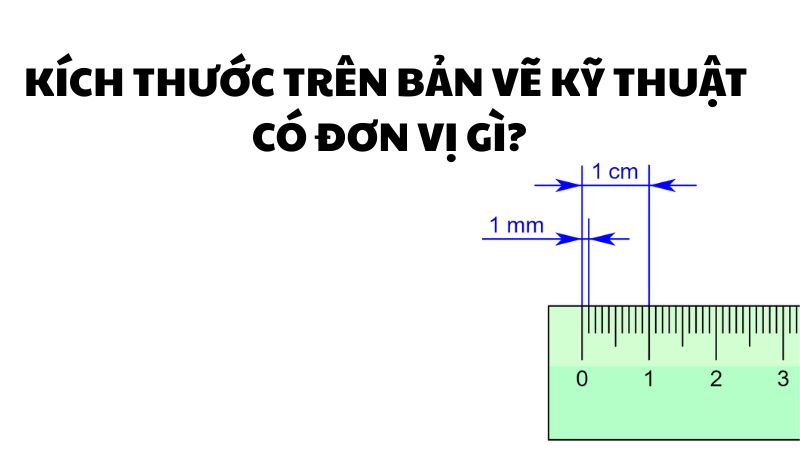

Kích thước trên bản vẽ kỹ thuật có đơn vị gì?

Theo tiêu chuẩn Việt Nam (TCVN 7583-1:2006) và các tiêu chuẩn quốc tế ISO, đơn vị đo kích thước dài trên bản vẽ kỹ thuật là milimet (mm). Quy ước này áp dụng thống nhất cho tất cả bản vẽ cơ khí, chế tạo máy và kỹ thuật nói chung.

Điểm đặc biệt quan trọng là: trên bản vẽ không cần ghi ký hiệu “mm” sau mỗi con số kích thước. Người đọc bản vẽ mặc định hiểu toàn bộ kích thước dài đều tính bằng mm, trừ khi có ghi chú khác biệt. Chẳng hạn, con số 50 ghi trên đường kích thước có nghĩa là 50 mm — không phải 50 cm hay 50 m.

Riêng với kích thước góc, đơn vị sử dụng là độ (°), phút (‘), giây (”) — và bắt buộc phải ghi ký hiệu đơn vị kèm theo con số góc trên bản vẽ.

Quy tắc ghi kích thước trên bản vẽ kỹ thuật theo tiêu chuẩn TCVN

Ngoài đơn vị, tiêu chuẩn còn quy định chi tiết cách trình bày kích thước trên bản vẽ. Các quy tắc cốt lõi cần nắm gồm:

• Mỗi kích thước chỉ ghi một lần trên bản vẽ, ghi trên hình chiếu thể hiện rõ nhất cấu tạo của phần tử đó.
• Chữ số kích thước chỉ trị số thực của vật thể — không phụ thuộc vào tỉ lệ bản vẽ (bản vẽ thu nhỏ hay phóng to đều ghi kích thước thực).
• Vị trí ghi: Con số kích thước đặt ở giữa và phía trên đường kích thước, không bị cắt bởi bất kỳ đường nào khác.
• Đường kích thước vẽ bằng nét liền mảnh, song song với phần tử được ghi kích thước, hai đầu có mũi tên.
• Đường gióng vuông góc với đường kích thước, kéo dài vượt quá đường kích thước khoảng 2–4 mm.
• Chiều cao chữ số kích thước tối thiểu 2,5 mm — đảm bảo rõ ràng, dễ đọc.
• Kích thước tham khảo (không trực tiếp dùng trong chế tạo) được ghi trong ngoặc đơn, ví dụ: (50).

Trường hợp sử dụng đơn vị khác ngoài mm (ví dụ: cm, m trong bản vẽ xây dựng), bắt buộc phải ghi rõ đơn vị hoặc có ghi chú trên bản vẽ để tránh nhầm lẫn.

Các ký hiệu đặc biệt đi kèm kích thước trên bản vẽ kỹ thuật

Ngoài con số kích thước và đơn vị, bản vẽ kỹ thuật sử dụng một số ký hiệu bổ sung để đặc tả hình dạng chi tiết. Bảng dưới đây tóm tắt các ký hiệu phổ biến nhất:

Các ký hiệu này được dùng nhất quán trên toàn bộ bản vẽ, giúp người đọc nhận diện nhanh hình dạng chi tiết mà không cần xem thêm diễn giải.

Câu hỏi thường gặp về đơn vị kích thước trên bản vẽ kỹ thuật

Tại sao trên bản vẽ kỹ thuật không ghi chữ “mm” sau mỗi con số?

Vì tiêu chuẩn TCVN và ISO quy định mặc định đơn vị là mm — ghi thêm “mm” là thừa và gây rối bản vẽ.

Bản vẽ xây dựng dùng đơn vị gì?

Bản vẽ xây dựng thường dùng mét (m) hoặc milimet (mm), và bắt buộc ghi rõ đơn vị hoặc ghi chú trên bản vẽ.

Kích thước góc trên bản vẽ kỹ thuật dùng đơn vị nào?

Kích thước góc dùng đơn vị độ (°), phút (‘), giây (”) và phải ghi ký hiệu kèm theo con số.

Con số kích thước trên bản vẽ có phụ thuộc tỉ lệ không?

Không — chữ số kích thước luôn thể hiện kích thước thực của vật thể, bất kể bản vẽ thu nhỏ hay phóng to.

Tóm lại, kích thước trên bản vẽ kỹ thuật có đơn vị là milimet (mm) theo tiêu chuẩn TCVN 7583-1:2006 — và quy ước này cho phép bỏ qua ký hiệu “mm” trên bản vẽ để giữ sự gọn gàng, rõ ràng. Nắm vững quy tắc đơn vị và cách ghi kích thước là bước nền tảng để đọc và lập bản vẽ kỹ thuật chính xác trong học tập lẫn thực tế sản xuất.
