Nêu cấu tạo của nam châm điện — vật lý lớp 9 đầy đủ chi tiết

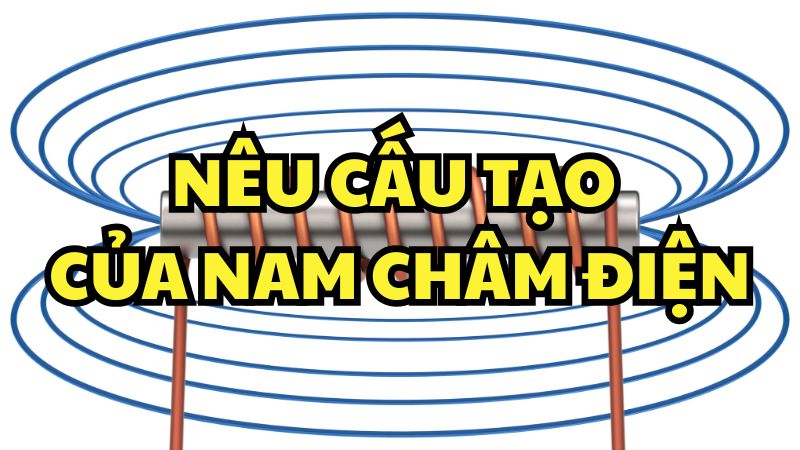

Nam châm điện có cấu tạo gồm 3 bộ phận chính: một ống dây dẫn (cuộn dây điện từ), một lõi sắt non đặt bên trong ống dây, và nguồn điện nối với hai đầu ống dây. Khi có dòng điện chạy qua ống dây, lõi sắt non bị nhiễm từ và toàn bộ thiết bị trở thành một nam châm có từ tính.

Cấu tạo của nam châm điện gồm những bộ phận nào?

Theo chương trình Khoa học Tự nhiên lớp 7, nam châm điện gồm ba bộ phận không thể thiếu:

• Ống dây dẫn (cuộn dây): Là một đoạn dây dẫn điện — thường là dây đồng có lớp cách điện — được quấn thành nhiều vòng xung quanh lõi. Số vòng dây càng nhiều, từ trường tạo ra càng mạnh.
• Lõi sắt non: Đặt bên trong ống dây, đóng vai trò tăng cường từ trường lên nhiều lần so với cuộn dây không có lõi. Sắt non được chọn vì dễ bị nhiễm từ và dễ mất từ tính khi ngắt điện.
• Nguồn điện: Cung cấp dòng điện chạy qua ống dây để tạo ra từ trường. Có thể là pin, acquy hoặc nguồn điện một chiều (DC). Cường độ dòng điện càng lớn, lực từ càng mạnh.

Trong thực tế, mạch điện thường được lắp thêm công tắc để tiện đóng ngắt — giúp bật/tắt từ tính của nam châm điện theo nhu cầu sử dụng.

Tại sao lõi nam châm điện phải dùng sắt non, không dùng thép?

Đây là điểm quan trọng thường gặp trong đề kiểm tra. Sắt non và thép đều bị nhiễm từ khi đặt trong lòng cuộn dây, nhưng có sự khác biệt quyết định:

• Sắt non: Nhiễm từ nhanh và mất từ tính gần như ngay lập tức khi ngắt điện. Đây là tính chất lý tưởng cho nam châm điện, vì cho phép bật/tắt từ tính linh hoạt theo ý muốn.
• Thép: Nhiễm từ chậm hơn nhưng giữ từ tính lâu dài dù đã ngắt điện — tức là trở thành nam châm vĩnh cửu, không thể tắt từ tính khi cần.

Chính vì vậy, lõi nam châm điện bắt buộc phải dùng sắt non để đảm bảo tính năng điều khiển linh hoạt — có điện thì hút, ngắt điện thì nhả ngay.

Các yếu tố ảnh hưởng đến độ mạnh của nam châm điện

Theo tài liệu Vật lý lớp 9 (SGK Kết nối tri thức), từ trường của nam châm điện có thể điều chỉnh được — đây là ưu điểm vượt trội so với nam châm vĩnh cửu. Có ba cách chính để thay đổi lực từ:

1. Thay đổi cường độ dòng điện: Tăng dòng điện → lực từ tăng; giảm dòng điện → lực từ giảm.
2. Thay đổi số vòng dây: Quấn càng nhiều vòng → từ trường càng mạnh.
3. Thay đổi chất liệu lõi: Lõi sắt non tăng từ trường mạnh hơn nhiều so với không có lõi hoặc dùng vật liệu phi từ tính.

Ngoài ra, đổi chiều dòng điện sẽ làm đổi chiều từ trường của nam châm điện nhưng không làm thay đổi độ lớn lực từ.

Câu hỏi thường gặp về cấu tạo nam châm điện

Nam châm điện khác nam châm vĩnh cửu ở điểm gì?

Nam châm điện chỉ có từ tính khi có dòng điện; nam châm vĩnh cửu có từ tính cố định, không tắt được.

Nếu không có lõi sắt non, nam châm điện có hoạt động không?

Vẫn hoạt động nhưng lực từ rất yếu; lõi sắt non có vai trò khuếch đại từ trường lên nhiều lần.

Nguồn điện xoay chiều (AC) có dùng được cho nam châm điện không?

Được, nhưng chiều từ trường sẽ thay đổi liên tục theo tần số dòng điện; thực tế công nghiệp thường dùng DC để ổn định chiều lực hút.

Tóm lại, nam châm điện gồm 3 bộ phận: ống dây dẫn — lõi sắt non — nguồn điện. Trong đó lõi sắt non bắt buộc phải dùng sắt non (không dùng thép) để đảm bảo có thể bật tắt từ tính linh hoạt. Nắm vững cấu tạo và vai trò từng bộ phận là nền tảng để hiểu nguyên lý của nhiều thiết bị thực tế như cần cẩu điện, chuông điện, rơ-le và máy chụp MRI.
