Cơ cấu tay quay con trượt thuộc cơ cấu gì? Công nghệ 8 đầy đủ

Cơ cấu tay quay con trượt thuộc cơ cấu biến chuyển động quay thành chuyển động tịnh tiến — đây là đáp án chuẩn trong chương trình Công nghệ lớp 8. Cơ cấu gồm 4 bộ phận: tay quay, thanh truyền, con trượt và giá đỡ, được ứng dụng rộng rãi trong động cơ ô tô, máy khâu, máy hơi nước và nhiều thiết bị cơ khí khác.

Cơ cấu tay quay con trượt thuộc cơ cấu nào?

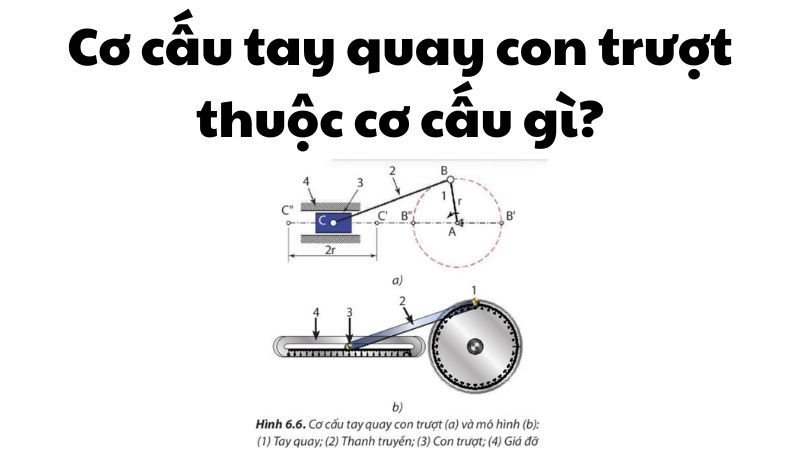

Cơ cấu tay quay con trượt thuộc cơ cấu biến chuyển động quay thành chuyển động tịnh tiến (và ngược lại). Đây là một trong hai dạng biến đổi chuyển động cơ bản trong cơ khí, bên cạnh cơ cấu biến chuyển động quay thành chuyển động lắc. Khi tay quay (1) quay đều quanh trục A, đầu B của thanh truyền (2) chuyển động tròn, làm con trượt (3) chuyển động tịnh tiến qua lại trên giá đỡ (4). Kết quả: chuyển động quay tròn liên tục của tay quay biến thành chuyển động thẳng qua lại của con trượt.

Cấu tạo cơ cấu tay quay con trượt gồm mấy bộ phận?

Cơ cấu tay quay con trượt gồm 4 bộ phận chính, liên kết với nhau qua các khớp động:

• Tay quay (1): Thanh cứng thực hiện chuyển động quay tròn liên tục quanh một trục cố định A. Đây là bộ phận dẫn động toàn bộ cơ cấu.
• Thanh truyền (2): Nối tay quay với con trượt qua hai khớp quay tại A và B. Thanh truyền đóng vai trò truyền lực và chuyển động từ tay quay sang con trượt.
• Con trượt (3): Bộ phận thực hiện chuyển động tịnh tiến qua lại. Con trượt và giá đỡ nối với nhau bằng khớp tịnh tiến.
• Giá đỡ (4): Khung cố định giữ toàn bộ cơ cấu, định hướng chuyển động cho con trượt.

Các khớp nối trong cơ cấu gồm: khớp quay tại A (tay quay — giá đỡ), khớp quay tại B (tay quay — thanh truyền), khớp quay tại C (thanh truyền — con trượt) và khớp tịnh tiến giữa con trượt và giá đỡ.

Nguyên lý làm việc của cơ cấu tay quay con trượt

Nguyên lý hoạt động dựa trên sự chuyển đổi dạng chuyển động thông qua hệ liên kết khớp động. Quá trình diễn ra theo tuần tự sau:

1. Tay quay (1) quay đều quanh trục A với vận tốc góc không đổi.
2. Đầu B của thanh truyền (2) vẽ quỹ đạo tròn theo chuyển động của tay quay.
3. Chuyển động tròn của đầu B kéo — đẩy con trượt (3) chuyển động tịnh tiến qua lại dọc theo giá đỡ (4).
4. Khi tay quay và thanh truyền thẳng hàng, con trượt đạt vị trí biên và đổi hướng chuyển động.

Vận tốc của con trượt không đều ngay cả khi tay quay quay đều. Vận tốc phụ thuộc vào tỷ lệ chiều dài tay quay so với chiều dài thanh truyền — thông số quan trọng trong thiết kế cơ khí. Cơ cấu chính tâm là khi đường trượt của con trượt đi qua tâm quay A; cơ cấu lệch tâm là khi đường trượt lệch khỏi tâm A.

So sánh cơ cấu tay quay con trượt với các cơ cấu biến đổi chuyển động khác

Trong chương trình Công nghệ 8, có nhiều cơ cấu biến đổi chuyển động khác nhau. Bảng so sánh dưới đây giúp phân biệt rõ đặc điểm từng loại:

Ứng dụng cơ cấu tay quay con trượt trong thực tế

Cơ cấu tay quay con trượt có mặt trong hàng trăm loại máy móc từ đơn giản đến phức tạp. Đây là cơ cấu nền tảng của ngành cơ khí động lực học hiện đại.

• Động cơ đốt trong (ô tô, xe máy, tàu thủy, tàu hỏa): Pittông (con trượt) chuyển động tịnh tiến trong xi lanh do áp lực khí nổ, qua thanh truyền làm trục khuỷu (tay quay) quay — đây là chiều ngược lại: tịnh tiến → quay.
• Máy khâu đạp chân: Bàn đạp tạo chuyển động lắc, thông qua cơ cấu tay quay con trượt biến thành chuyển động tịnh tiến của kim khâu.
• Máy cưa gỗ (cưa lộng): Motor quay → tay quay con trượt → lưỡi cưa chuyển động lên xuống.
• Máy hơi nước: Pittông nhận áp lực hơi nước, chuyển động tịnh tiến được biến thành chuyển động quay của bánh đà để truyền động.
• Bơm pittông: Chuyển động quay của motor điện biến thành chuyển động tịnh tiến của pittông để bơm chất lỏng hoặc khí.

Phân loại cơ cấu tay quay con trượt

Theo các chuyên gia cơ khí, cơ cấu tay quay con trượt được chia thành hai loại chính dựa trên vị trí của đường trượt so với tâm quay tay quay.

Cơ cấu chính tâm: Đường trượt của con trượt đi qua đúng tâm quay A của tay quay. Con trượt chuyển động đối xứng hai phía, hành trình đi và về bằng nhau. Loại này phổ biến hơn và được dùng trong phần lớn các động cơ đốt trong. Cơ cấu lệch tâm: Đường trượt lệch một khoảng e so với tâm A. Hành trình đi và hành trình về của con trượt không bằng nhau. Loại này được áp dụng khi thiết kế cần tốc độ khác nhau ở hai chiều chuyển động, ví dụ trong một số máy dệt và thiết bị đột dập công nghiệp.

Câu hỏi thường gặp về cơ cấu tay quay con trượt

Đáp án trắc nghiệm: cơ cấu tay quay con trượt thuộc cơ cấu nào?

Đáp án đúng là A — biến chuyển động quay thành chuyển động tịnh tiến.

Cơ cấu tay quay con trượt gồm mấy bộ phận?

Gồm 4 bộ phận: tay quay, thanh truyền, con trượt và giá đỡ.

Điểm giống nhau giữa tay quay con trượt và bánh răng thanh răng là gì?

Cả hai đều biến chuyển động quay thành chuyển động tịnh tiến và có thể hoạt động theo chiều ngược lại.

Khi nào con trượt đổi hướng chuyển động?

Con trượt đổi hướng khi tay quay và thanh truyền thẳng hàng — tại hai vị trí biên của hành trình.

Cơ cấu tay quay con trượt được học trong bài nào?

Bài 30 — Biến đổi chuyển động, Chương 5, SGK Công nghệ lớp 8.

Cơ cấu tay quay con trượt là một trong những cơ cấu biến đổi chuyển động nền tảng nhất của ngành cơ khí. Với chỉ 4 bộ phận đơn giản nhưng hiệu quả cao, cơ cấu này đã và đang hiện diện trong hàng triệu thiết bị — từ chiếc máy khâu gia đình đến động cơ tàu thủy hàng nghìn mã lực. Nắm vững nguyên lý hoạt động và phân loại cơ cấu này là bước đầu tiên để hiểu sâu hơn về thế giới cơ khí và kỹ thuật động lực học.
